2067一、凝汽器膠球清洗系統安裝方法如下：
1、二次濾網的安裝位置
先將循環水兩進水管從水泥地面算起保留200㎜，根據二次濾網高，割去中間一段，將二次濾網吊于中間，再把兩管口與二次濾網反向法蘭焊起即可。聯接二次濾網排污口安排通向地溝。
2、收球網安裝位置
將循環水出水口，按收球網的長度割去中間管段，再將收球網吊到中間，循環水兩出水口與收球網的反向法蘭焊起即可。
3、裝球室安裝位置
聯接收球網兩個收球口通向裝球室，其中間設有球閥兩只，分匯器1臺。
將裝球室與膠球泵聯接管道。
4、膠球泵安裝位置
將膠球泵的引出管接在兩臺二次濾網的上端，其中間裝有2只球閥，分匯器1臺。

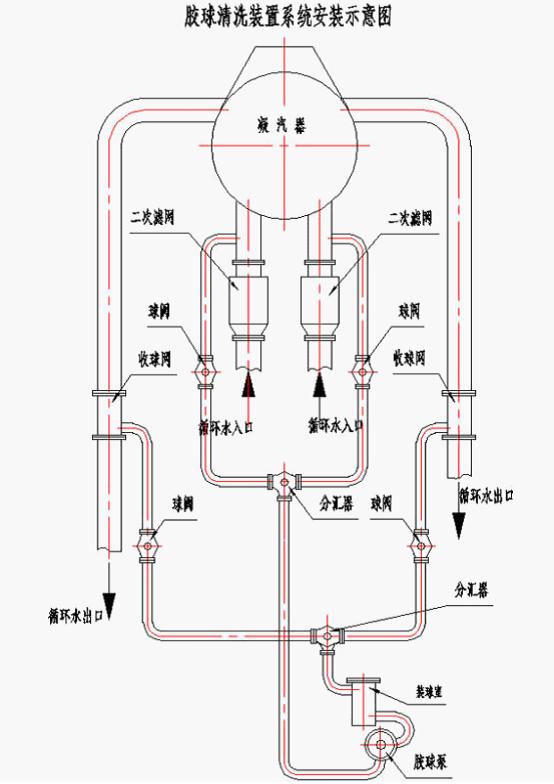

具體安裝如圖膠球清洗系統圖所示
